Der Platten- und Mantelwärmetauscher von thermowave stellt eine hochtechnologische Hybrid-Thermolösung dar, die die Vorteile von Plattenwärmetauschern und Rohrbündelapparaten vereint. Im Kern dieses Systems ersetzt ein vollverschweißtes kreisförmiges Plattenpaket die herkömmlichen Rohre und bietet einen deutlich höheren Wärmeübergangskoeffizienten bei geringerem Platzbedarf. Durch den Verzicht auf Dichtungen zugunsten einer laserverschweißten Monoblock-Struktur garantiert dieses Gerät absolute Leckagesicherheit, selbst bei hohem Betriebsdruck und wiederholten Temperaturschocks.
Platten- und Mantelwärmetauscher eignen sich für verschiedene Industriebereiche und bieten Vorteile wie Effizienz, Sicherheit und Kompaktheit. Sie können an kundenspezifische Prozessbedingungen angepasst werden und sind beständig gegen hohe Temperaturen, hohen Druck und Korrosion.

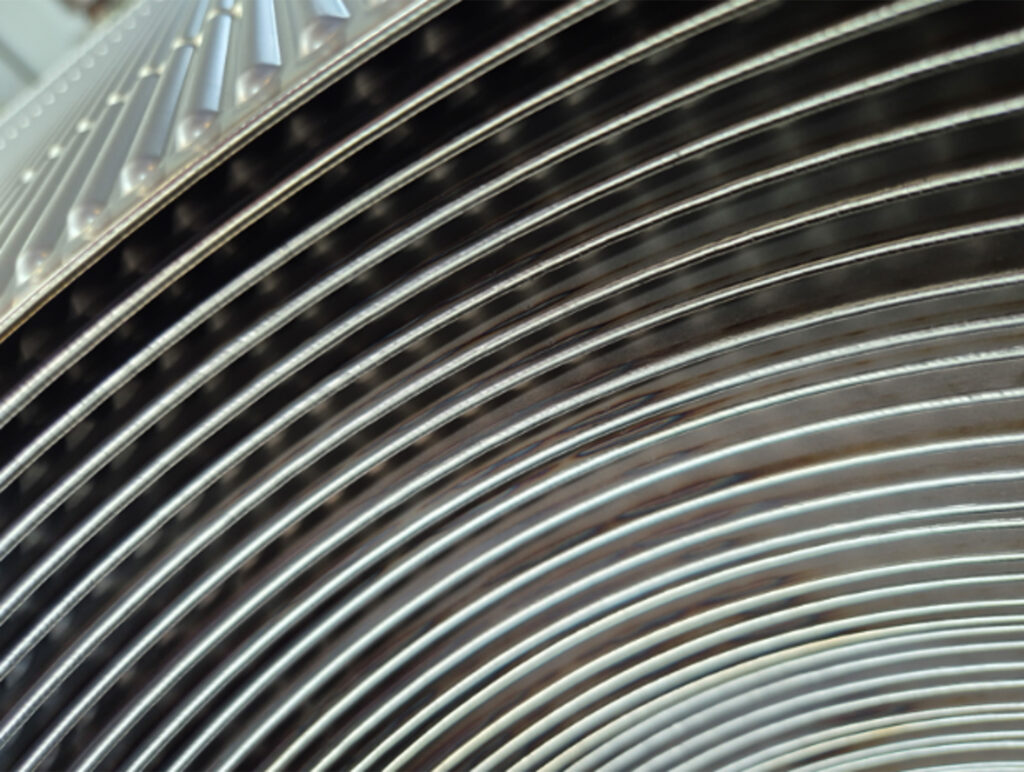

Die Wellplatte erzeugt eine hohe Turbulenz im Fluid, und ihre Wärmeübertragungseffizienz ist viel höher als die von traditionellen Rohrbündelwärmetauschern. Die Größe von Plattenwärmetauschern mit der gleichen Wärmeübertragungsleistung ist um ein Vielfaches kleiner. Die Wellplatte hat eine regelmäßige gewellte Oberfläche und verschiedene Wellenwinkel, die angepasst werden können, um die perfekte Übereinstimmung zwischen Wärmeübertragung und Druckabfall zu erzielen.
Die stabilste zylindrische Hülle ist besser geeignet für Hochtemperatur- und Hochdruckbedingungen und kann starken Temperatur- und Druckstößen standhalten. Das Fluid auf beiden Seiten kann über eine Leitplatte für einen Einfachdurchgang oder mehrere Durchgänge verteilt werden, und die Anzahl der Durchgänge auf beiden Seiten kann je nach Arbeitsbedingungen separat ausgelegt werden.
Alle unsere Produkte erfüllen Ihre spezifischen Anforderungen.

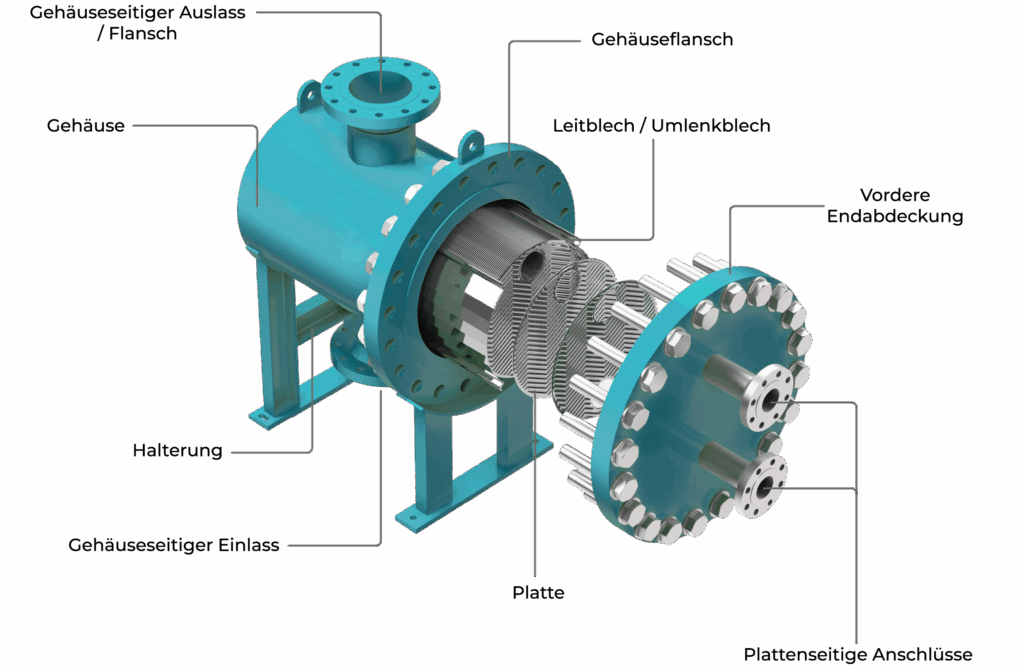

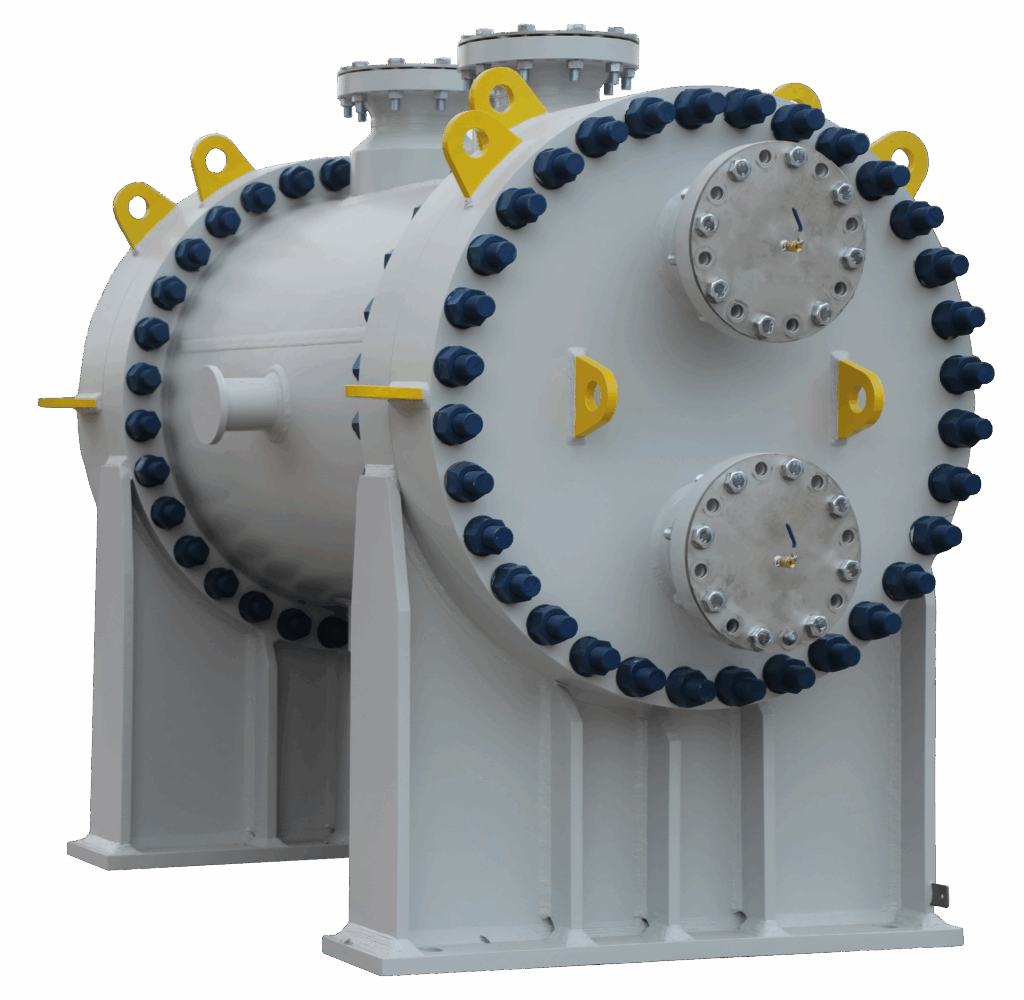

Platten- und Mantelwärmetauscher Type O (öffnungsfähig) bietet erhöhte Flexibilität, indem der Plattenstapel zur Inspektion oder mechanischen Reinigung aus dem Mantel entnommen werden kann. Dies wird durch sein geflanschtes und verschraubtes Manteldesign ermöglicht.
Der Plattenstapel lässt sich schnell entnehmen und wieder einsetzen, wodurch Prozessausfallzeiten minimiert werden.
Der geschweißte Plattenkern ist in der zylindrischen Hülle gefüllt und befestigt, und es gibt keine Dichtungen zwischen den Platten. Er kann in korrosiven Umgebungen mit hohen Temperaturen und hohem Druck eingesetzt werden.

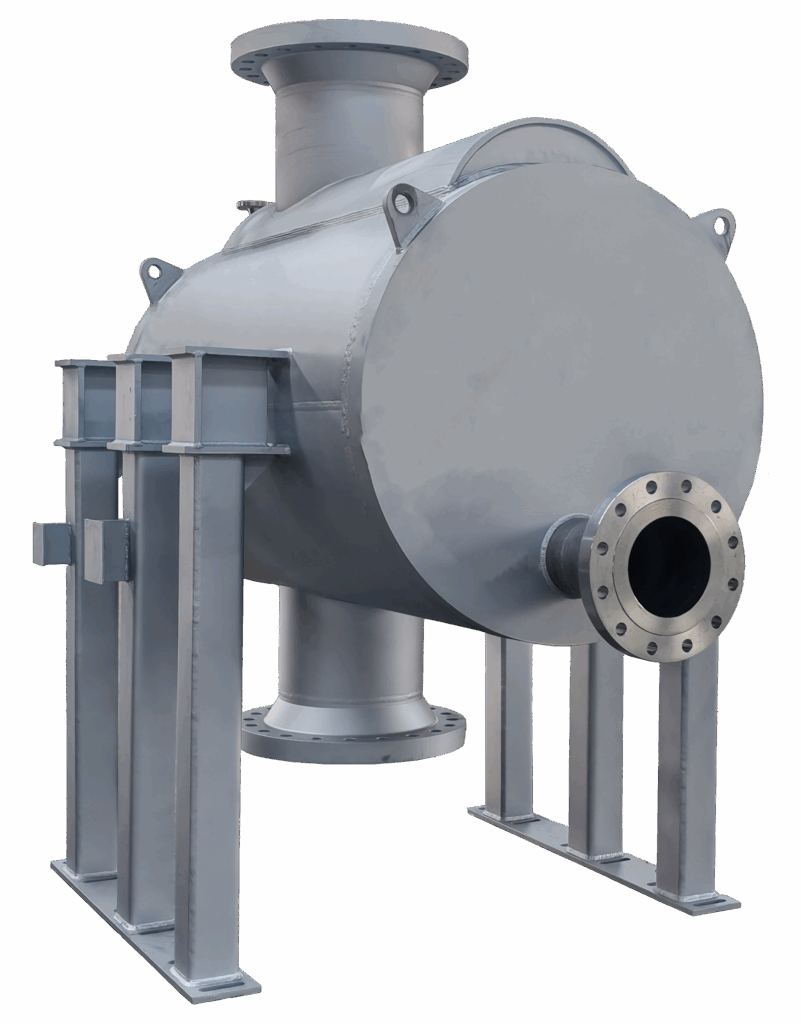

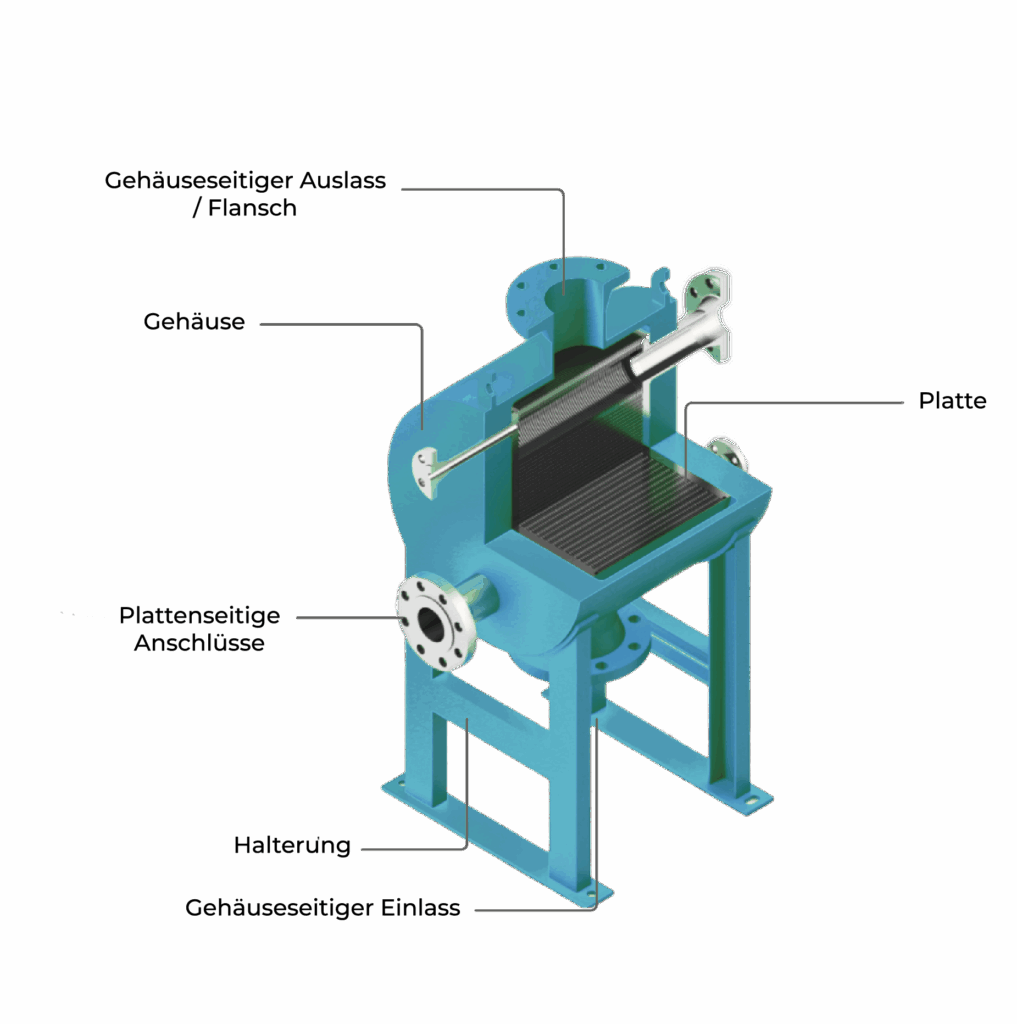

Die Kernkomponente des Platten- und Mantelwärmetauscher Type W ist ein vollständig geschweißter Plattenstapel, der in einem robusten Mantel eingeschlossen ist, wodurch Dichtungen überflüssig werden. Sowohl der Plattenstapel als auch der Mantel sind vollständig geschweißt, bleiben jedoch getrennt, um eine Ausdehnung und Kontraktion als Reaktion auf Temperaturänderungen zu ermöglichen.
Das kreisförmige Platten-Design gewährleistet eine gleichmäßige Spannungsverteilung, was die Haltbarkeit und Leistung verbessern.

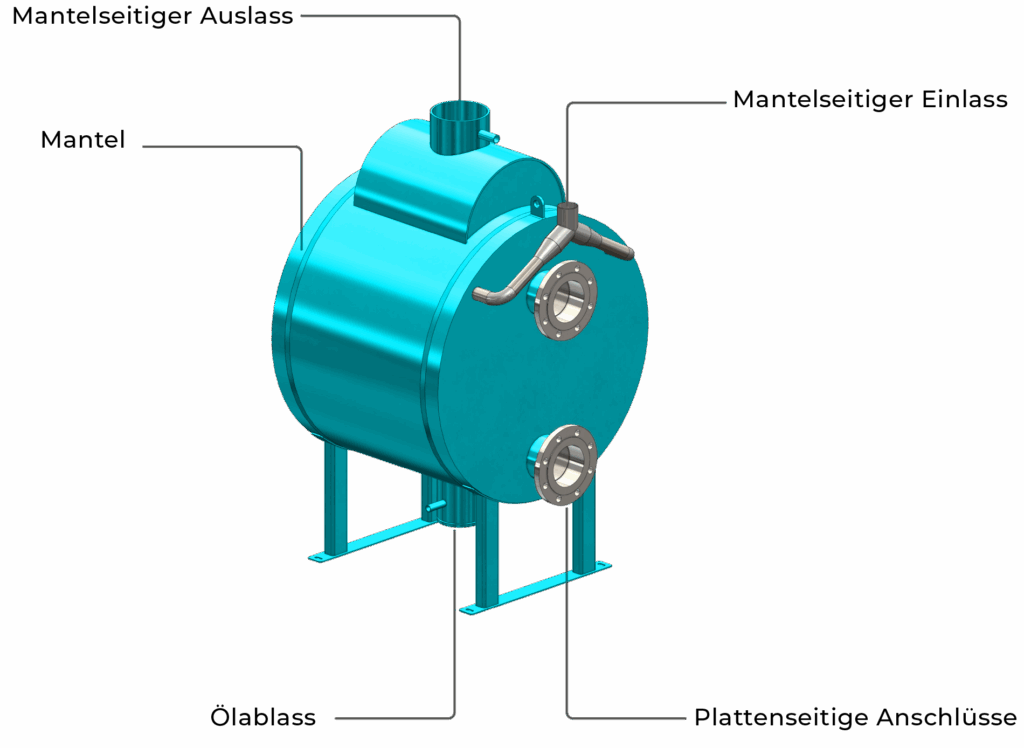

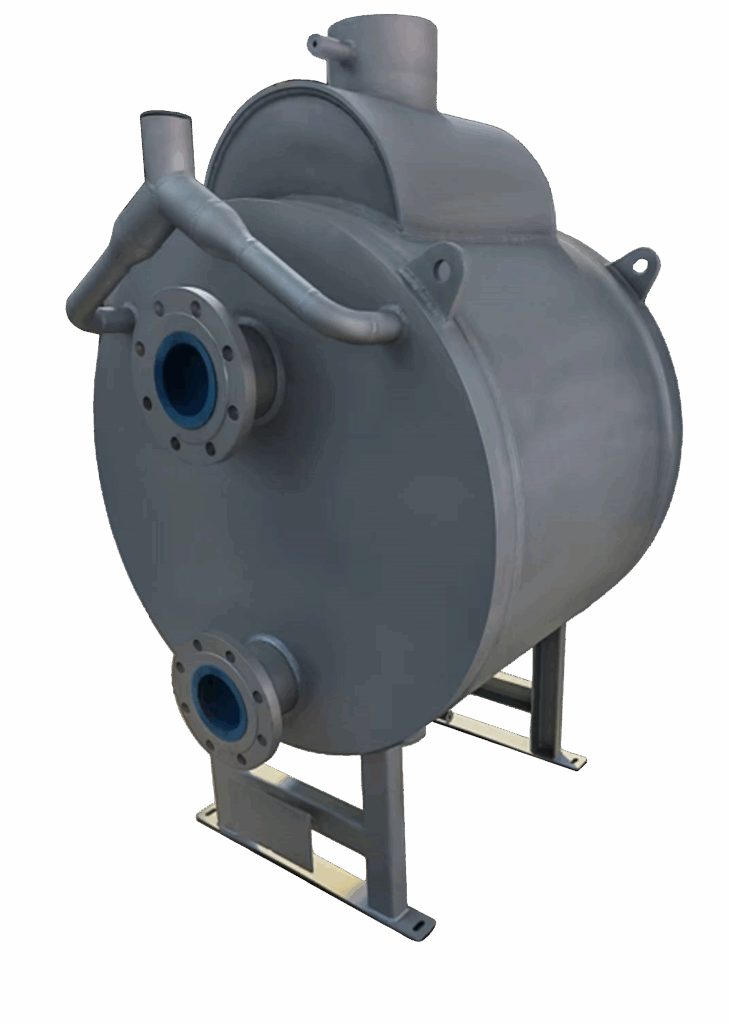

Der Platten- und Mantelwärmetauscher Type K ist ein kompakter, vollständig geschweißter Platten- und Mantel-Kettle-Reboiler, der für hocheffiziente Verdampfung in anspruchsvollen Anwendungen konzipiert ist. Als überfluteter Verdampfer hält er das Kältemittel in einem untergetauchten Zustand für optimalen Wärmetausch.
Ideal für Kühl-, Wärmepumpen- und ORC-Zyklen, verdampft er Medien wie Ammoniak unter Verwendung eines heißen Stroms im Gegenstrom. Der integrierte Verteiler sorgt für eine effektive Phasentrennung, während die Mantelgröße, Wanddicke und das Fluidvolumen minimiert werden – was zu reduzierten Betriebskosten führt.
Die vollständig öffenbaren und geschweißten Platten- und Mantelwärmetauscher verfügen über eine kompakte Struktur und benötigen sehr wenig Platz für Installation und Wartung.
Das einzigartige Plattenmusterdesign ermöglicht es den vollständig öffenbaren und geschweißten Platten- und Mantelwärmetauschern, eine effiziente Wärmeübertragung zu erzielen und eine sehr geringe Endtemperaturdifferenz zu erreichen.
Der zylindrische Mantel ist die optimale Form für Druckbehälter, mit geringerer Materialstärke und geringerem Gewicht im Vergleich zu anderen Strukturvorrichtungen, während er gleichzeitig hohen Druck und Zuverlässigkeit gewährleistet.
Unsere vollständig öffenbaren und geschweißten Platten- und Mantelwärmetauscher zeichnen sich durch eine geschweißte Konstruktion aus, die Zuverlässigkeit und einfache Wartung gewährleistet. Ohne Dichtungen wird das Risiko von Bruch oder Leckagen eliminiert. Zusätzlich sind sie sehr beständig gegen Verschmutzung.
Plattenmaterialien
• SS304, 316L, 904L, 254SMO
• Alloy C-22, C-276
• Titan gr.1, gr.11
• Nickel 201
• Andere auf Anfrage
Mantelmaterialien
• Q345R, 16MnDR, SA516 Gr.70
• CS+ 304/316L/254SMO/C-276
• SS304, 316L, 904L, 254SMO
• Andere auf Anfrage
Unser Service endet nicht einfach mit der Lieferung Ihres Geräts, sondern wir bieten Ihnen einen umfassenden Kundendienst.
Mit dem Kauf unserer Produkte haben Sie eine wertvolle Investition getätigt, und wir helfen Ihnen, diese zu schützen, um einen langfristigen, zuverlässigen Betrieb und dauerhaften Wert zu gewährleisten.
